现阶段,高层建筑物主要结构是钢筋混凝土或全金属框架。为了避免高层建筑物遭受雷击,对于钢筋混凝土结构高层建筑物,通常会选择建筑物内地梁、桩基等内部结构作为接地装置,在增强建筑物自身利用率同时,还能降低建筑物防雷装置成本。高层建筑物是楼层超过10层或高度在28m以上建筑物總称。雷电对高层建筑物危害主要有两种形式:高层建筑物遭受雷击后会有巨大热效应和电动力产生,损坏建筑物本身或周围环境;雷电放电时会产生巨大电流,该过程伴随有静电感应和电磁感应。
那么对于已建好已做好防雷措施的高层建筑物,我们如何对高层建筑物的外部防雷做检测呢?该从哪些方面入手呢?下面,广元防雷检测为大家分解一下。

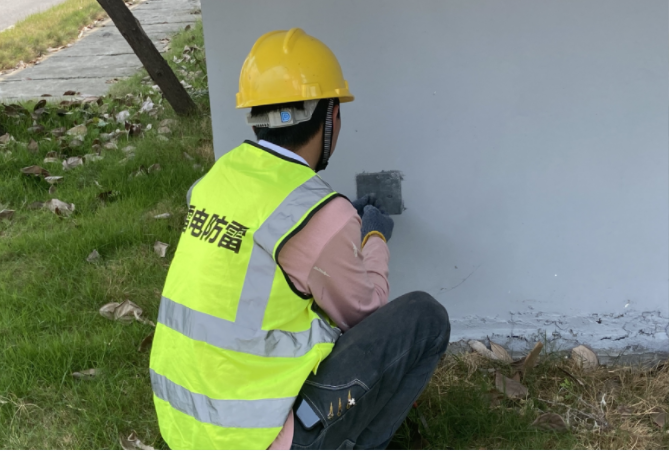

1.引下线检测。设计引下线是为有效连接高层建筑物接地装置和避雷带,使雷电流形成通路。通常情况下,会选择高层建筑物柱或墙内主筋作为引下线,并根据主体结构层层串联,同时还要做好与屋顶避雷线之间焊接。为增强防雷性能,每条引下线上应存在不少于两根的主筋,主筋的横截面积应在Φ16mm以上,这种设计方式可操作性、经济性和实用性水平较强,再加上混凝土引下线很难与空气中氧气发生反应,延长使用寿命。将建筑物防雷特点和防雷类型结合,适当缩小引下线间距,提升分流效果,避免反击电压出现。结合《建筑物防雷设计规范》中的要求,根据不同建筑物的防雷级别引下线之间间距也有一定差异,一类、二类和三类防雷建筑物的引下线间距均不超过12m、18m、25m,引下线间电气通路长度就是两个引下线的间距。在IEC规范中已经明确指出,引下线之间可以不用单独安装环形导体,为将室内反击电压降到蕞低,应连接各个楼层的等电位连接母线。如果选择柱内钢筋作为引下线,在对接地电阻进行测量时,只需要从预埋连接板处接线即可,不需要单独进行。

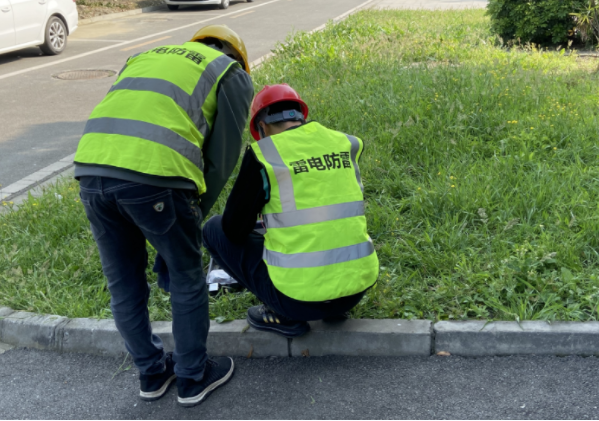

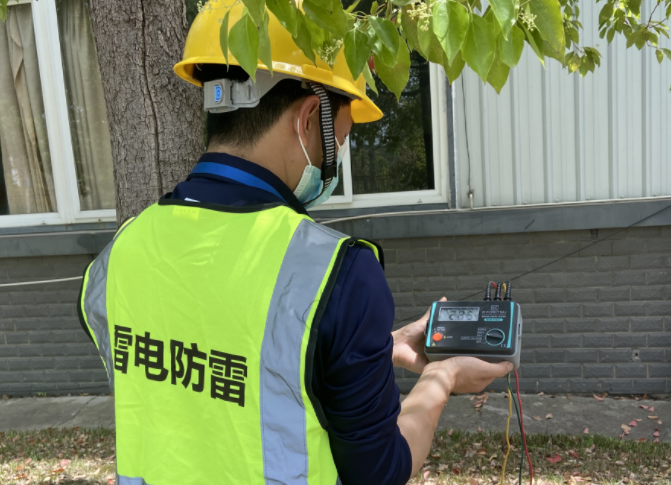

2.接地装置检测。高层建筑物的接地体主要是选择了建筑物基础桩或梁柱等钢筋结构,可及时疏散雷电流和延长使用寿命。将建筑物桩筋、地梁主筋和柱内主筋焊接可以组成完整接地系统,随后将地梁外圈中钢筋焊接组合成闭合电路回路,这种接地系统同地面接触面积大、接地电阻低,且混凝土可以保护钢筋,不容易被侵蚀,具有稳定的接地电阻。一旦接地电阻同高层建筑物防雷设计不相符时,增加辅助地网。应将接地装置检测的准确性作为高层建筑物防雷设施检测基础。
3.避雷带检测。避雷带在高层建筑物防雷中应用为普遍,避雷带主要铺设在建筑物屋脊、通风管道、山墙边沿、屋顶边沿等易遭受雷击地方。避雷网(带)的材料应以镀锌扁钢和镀锌圆钢为主,优先选择圆钢,直径应在8mm以上;扁钢的厚度应在4mm以上,宽度在12mm以上。若避雷网(线)是架空引入需要使用镀锌钢绞线,且横截面积在35mm以上。若接闪器是混凝土内的钢筋,应对其进行镀锌并涂漆。禁止将室外的电视接收线杆顶接闪器作为高层建筑物防雷装置,在建筑物部分防雷系统中合理划分室内线路,同时还要同引下线合理焊接。
避雷线与支持卡子共同组成了避雷带,同时与引下线连接。通常,避雷带主要安装在女儿墙、屋檐等容易遭受雷击部位,可迅速将雷电流泄放进入大地,确保高层建筑物安全。在检测避雷带的过程中应检查避雷带是否平直,弯曲度数是否在90°以内,弯曲半径是否低于10倍圆钢直径,材料和长度是否符合规范要求。
4.均压环检测。均压环的主要作用是防侧击雷,应分别检测均压环的材料、规格、高度、敷设方式等。若建筑物的高度在45m以上,应在高出45m以上的部位每间隔两层在建筑物外引入均压环,同时将其连接引下线。为了防止电位差出现,应确保建筑物结构圈梁中的电位值保持一致。在检测均压环时,应确保均压环的材料和敷设方式同规范标准要求相符。
