成都防雷检测专业公司——设计与施工说明：

1、地网长宽各为15米，深度1.5米，做成“口”字型

2、各电解地极的间距如图示。

3、水平接地体设计用40*4mm镀锌扁铁，与离子接地体采用锡条焊接形式，并做防腐处理。

4、离子接地体周边用强降型长效降阻剂包敷。

5、水平地网沟每米敷35kg长效降阻剂，把水平地线完全包住。

6.回填时，与接地体的土壤尽量用细土，避免有杂物及石头等。并分层夯实。

7.此设计接地电阻≤4欧姆。

成都防雷检测专业公司——机房防雷接地系统施工工艺

1、机房防雷接地系统施工要求

浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求

接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。

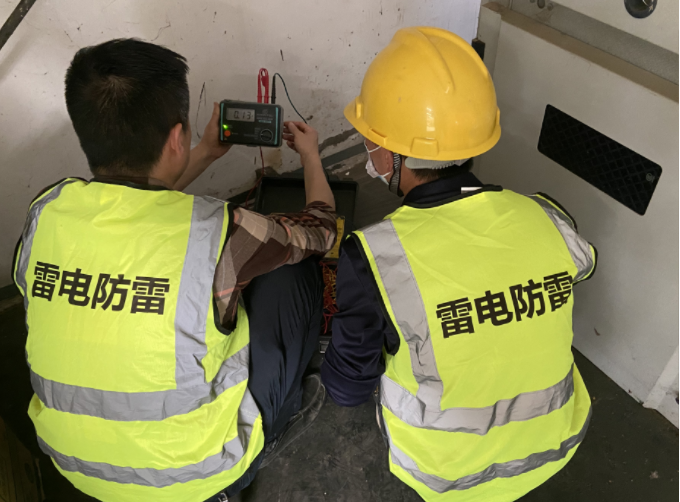

测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%（读数+2个数）。

为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。

严禁在电源插座内将交流工作地与安全地连接在一起。

2、施工机具

电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等。

3、作业条件

地面找平、防锈等施工已经完毕。

地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。

各预留接地线预留到位。

4、技术准备

施工图纸和技术资料齐全。

施工方案编制完毕并经审批。

施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

5、操作工艺

（1）工艺流程：等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。

（2）等电位均压带制作：主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。

等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。
