防雷检测主要目的是确立现有防雷装置的有效性，由于装雷装置主要由接闪器(避雷针、避雷带的统称)、引下线和接地极构成，特别是接地极埋于地下，引下线又常常被雨淋风吹的，天长日久简单因锈蚀以致断裂、脱焊，这样一来，接闪器接到的雷电能量没法经过接地极进入到大地耗费掉，从而更为简单对建筑物和人员造成损害防雷检测检测项目

1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。

2、接地系统的有效接地电阻，要求≤100.

3、电源防雷系统的对地绝缘阻抗能否在同意值，接地系统能否牢靠，刹时钳压数值能否有变化等。

4、信息系统信号防雷系统，关于连结的电阻能否属于参数同意值，刹时钳压数值能否有变化，对地绝缘电阻的正常值等。

接地电阻测试方法

一、接地电阻测试要求:

a.沟通工作接地，接地电阻不该大于4欧姆:

b.安全工作接地，接地电阻不该大于4欧姆;

c.直流工作接地，接地电阻应按计算机系统详细要求确立;

d.防雷保护地的接地电阻不该大于10欧姆;

e.关于障蔽系统假如采纳结合接地时，接地电阻不该大于12。

二、接地电阻测试仪

ZC-8型接地电阻测试仪合用于丈量各样电力系统，电气设施，避雷针等接地装置的电阻值。亦可丈量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等构成，所有机构装在塑料壳内，外有皮壳便于携带。附件有协助探棒导线等，装于附件袋内。其工作原理采纳基准电压比较式。

四、使用前检查测试仪能否完好，测试仪包含以下器件。

1、ZC-8型接地电阻测试仪一台

2、协助接地棒二根

3、导线5m、20m、40m各-根

五、使用与操作

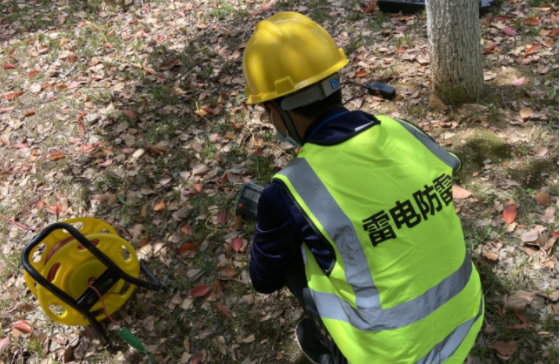

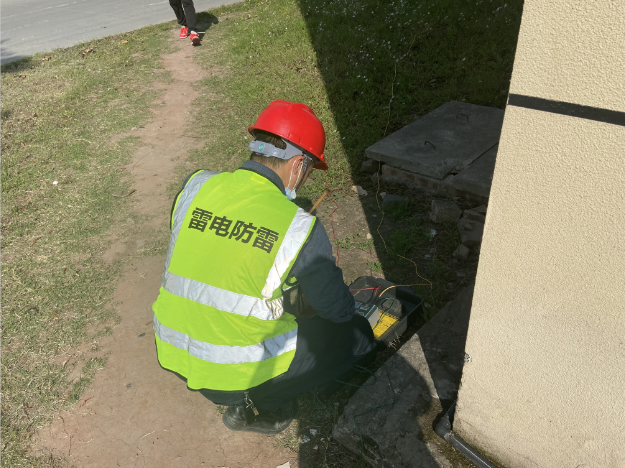

1、丈量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极E”，电位探棒P”和电流探棒C，且E”、P’、C应保持直线，此间距为20m

1.1丈量大于等于12接地电阻时接线将仪表上2个E端钮连结在一同。丈量小于12接地电阻时接线图见图2

1.2丈量小于12接地电阻时接线图将仪表上2个E端钮导线分别连结到被测接地体上，以除去丈量时连结导线电阻对丈量结果引入的附带偏差。

2、操作步骤

2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极E”、电位探棒P”和电流探棒C”应坚固接触。

2.3、仪表搁置水平后，调整检流计的机械零位，归零。

2.4、将“倍率开关”置于最大倍率，逐渐加速摇柄转速，使其达到120r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0点”。此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、假如刻度盘读数小于1时，检流计指针仍未获得均衡，可将倍率开关置于小一-档的倍率，直至调理到完好均衡为止。

2.6、假如发现仪表检流计指针有颤动现象，可变化摇柄转速，以除去颤动现象。

2.7计算丈量结果，即R地=“倍率标度”渎数x“丈量标度盘”读数。例倍率选

10，丈量表读盘为0.3，则接地电阻R=10X0.3=32

六、注意事项

1、严禁在有雷电或被测物带电时进行丈量。

2、仪表携带、使用时须当心轻放，防范激烈震动。

3、接地电阻测试仪严禁开路摇着手把，不然将破坏接地电阻测试仪，同时，应想法除去接地体上的零序电流的搅乱和引线互感对丈量结果的搅乱;丈量接地电阻时，应重复丈量三至四次，取算术均匀值为实测的接地电阻。

内容总结

1.接地系统的有效接地电阻，要求≤10Ω

2.电源防雷系统的对地绝缘阻抗能否在同意值，接地系统能否牢靠，刹时钳压数值能否有变化等
